氧气罐(0.8~7.0MPa)
品  牌:申江牌储气罐

容  积:0.1~100【m3】

排气压力:-0.1【MPa】

材  质:Q345R\SUS304

介 质:空气、蒸汽、氮气、氧气、水s

使用年限:10~15年

氧气罐,又称氮气缓冲罐,是用来缓冲系统的压力波动,使系统工作更平稳备
全国免费热线:138-1739-9845
产品详情
  • — 储气罐压力表 —
    储气罐压力表的主要作用是显示罐体内介质压力的指示表,压力表每年应校验一次,有检验合格证,使用中如果发现压力表损坏,应及时更换,确保压力表指示准确。
  • — 氧气罐安全感阀 —
    当储气罐压力超过规定值时,可以释放压力,使罐体内的压力小于规定值。
  • — 氧气罐结构 —
    氧气罐一般由筒体、封头、法兰、接管、密封元件和支座等零件和部件组成。此外,还配有安全阀、压力表、排污阀等完成不同生产工艺作用的附件。被广泛地用于食品工业、医疗制药、化学工业、微电子等。制作要求高的综合性能(耐腐蚀和成型性)的设备和机件行业。
产品参数

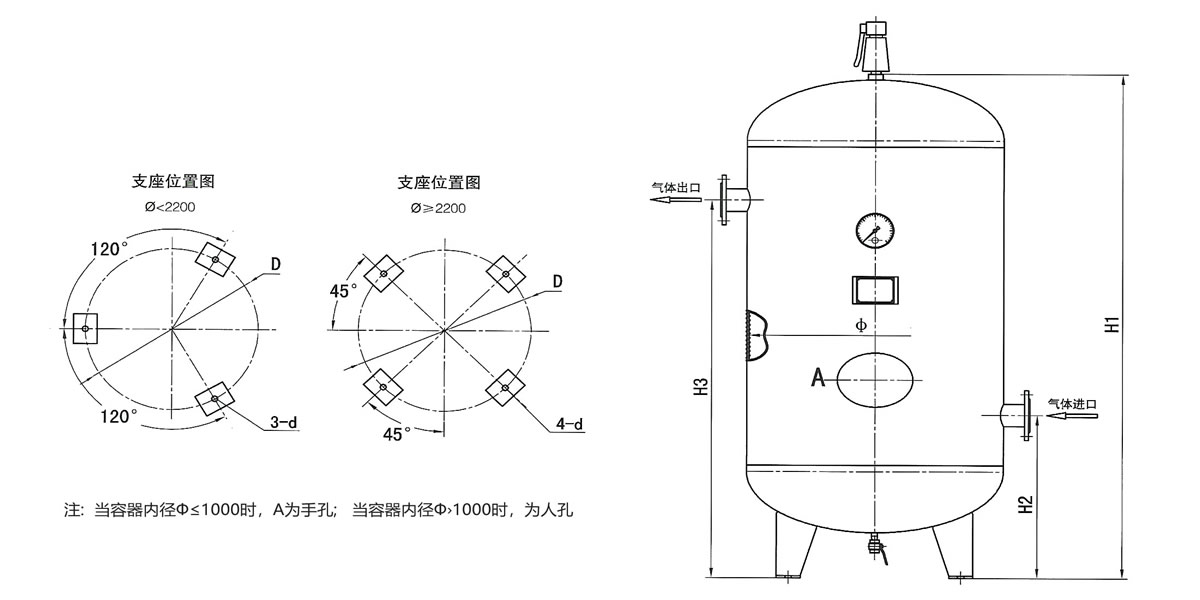

CAD氧气罐图纸


序号

规格

设计
温度°C

容量总高
H1

容器
内径φ

进气口

出气口

支座

安全阀
接口

排污阀
接口

容积/工作压力

H2

DN

螺纹式

H3

DN

螺纹式

D

d

1

0.3/0.8

110

1308

600

504



Rp11/2

954



Rp11/2

420

20

Rp3/4

R1/2

2

0.3/1.0

1308

504

954

3

0.3/1.3

1310

505

955

4

0.3/1.6

1310

505

955

5

0.6/0.8

110

2058

600

654



Rp11/2

1654



Rp11/2

420

20

Rp3/4

R1/2

6

0.6/1.0

2058

654

1654

7

0.6/1.3

2060

655

1655

8

0.6/1.6

2060

655

1655

9

1.0/0.8

110

2183

800

729

65

Rp11/2

1729

65

Rp11/2

560

24

Rp1

R1/2

10

1.0/1.0

2185

730

1730

11

1.0/1.3

2187

731

1731

12

1.0/1.6

2189

732

1732

13

1.5/0.8

110

2689

850

722

65

Rp2

2222

65

Rp2

595

24

Rp1

R1/2

14

1.5/1.0

2691

723

2223

15

1.5/1.3

2693

724

2224

16

1.5/1.6

2695

725

2225

17

2.0/0.8

110

2770

1000

760

80

Rp2

2310

80

Rp2

700

24

Rp11/4

R1/2

18

2.0/1.0

2772

761

2311

19

2.0/1.3

2774

762

2312

20

2.0/1.6

2776

763

2313

21

3.0/0.8

110

2930

1200

860

80



2360

80



906

24

Rp11/2

R3/4

22

3.0/1.0

2932

861

2361

23

3.0/1.3

2936

863

2363

24

3.0/1.6

2950

870

2370

25

4.0/0.8

110

3022

1400

911

100



2411

100



1050

24

Rp11/2

R3/4

26

4.0/1.0

3024

912

2412

27

4.0/1.3

3028

914

2414

28

4.0/1.6

3032

916

2416

29

5.0/0.8

110

3522

1400

911

100



2911

100



1050

24

Rp2

R3/4

30

5.0/1.0

3524

912

2912

31

5.0/1.3

3528

914

2914

32

5.0/1.6

3532

916

2916

33

6.0/0.8

110

4022

1400

911

100



3311

100



1050

24

Rp2

R3/4

34

6.0/1.0

4024

912

3312

35

6.0/1.3

4028

914

3314

36

6,0/1.6

4032

916

3316

37

8.0/0.8

110

3676

1800

1083

100



2883

100



1350

30

Rp2

R1

38

8.0/1.0

3678

1084

2884

39

8.0/1.3

3714

1102

2902

40

8.0/1.6

3718

1104

2904

41

10/0.8

110

4296

1800

1083

150



3483

150



1350

30

Rp21/2

R1

42

10/1.0

4298

1084

3484

43

10/1.3

4304

1087

3487

44

10/1.6

4308

1089

3489


  ★本表中0.3m³ 、0.6m³ 二种规格储气罐进出口为螺纹接头。
